[B4 ABK] Regulator biegu jałowego potencjometr przepustnicy
Autor Wiadomość
HeavenQueen
Rodem z Ingolstadt?



Silnik: ABK
Typ: B4
Nadwozie: Avant
Imię: Rafał
Pomógł: 5 razy
Wiek: 28
Dołączył: 14 Sty 2009
Posty tech.: 489
Miasto/Region: Trzebinia


Wysłany: 2009-06-20, 02:02   [B4 ABK] Regulator biegu jałowego potencjometr przepustnicy

Witam,

po kilku akcjach z wieszającymi się obrotami i po wymianie regulatora (po której problem szybko powrócił) spróbowałem wyczyścić zaworek. Wyczyszczony, nie zacina się, chodzi ładnie i równo, a obroty dalej się wieszają.

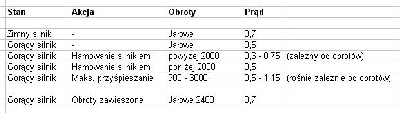

Następnie sprawdziłem prąd płynący przez uzwojenie silniczka, w tym celu wpiąłem w obwód amperomierz i tak jeździłem dwa dni. Wniosek: w momencie zawieszania się obrotów na poziomie 2400 obr/min mam zawsze równe 700mA , natomiast na 'wolnych obrotach czyli 900 obr/min ten prąd wynosi 490-500mA.

Wnioskuję że to komputer szwankuje sterując zaworkiem tak że jest on zbyt otwarty. Czy mój tok myślenia jest dobry? W załączniku zamieszczam zrobioną na szybko tabelkę z moimi obserwacjami. Dysponuję dwoma silniczkami VDO 037906457C i 037906457D.

Co powinienem sprawdzić w następnej kolejności? Czy może się to wiązać ze szwankującym potencjometrem przepustnicy? Bo mam taki błąd w VAG'u.

Pozdrawiam,
Rafał :)

Plik ściągnięto 333 raz(y) 26,92 KB

_________________
Audi 80 B4 Avant '93 ABK STAG LPG
www.elektroinstalacje.y0.pl
Ostatnio zmieniony przez HeavenQueen 2010-03-21, 19:36, w całości zmieniany 1 raz



Audi Fan
Nowy Klubowicz

Typ: B4
Silnik: ACE
Nadwozie: Sedan
Imie: Hannibal
Dolaczyl: 30 Paz 2013
Posty: tyle ile trzeba
Miasto/Region: Audi80
czarekj
ABK specjalista


Silnik: ABK
Typ: B4
Nadwozie: SEDAN
Imię: Czarek
Pomógł: 179 razy
Wiek: 41
Dołączył: 15 Sty 2007
Posty tech.: 2760
Miasto/Region: Warszawa/Zambrów


Wysłany: 2009-06-20, 08:10

Nie wiem czemu, ale wiekszość użytkowników ABK "czepia się na siłę" zworu regulacji wolnych obrotów upatrując w nim przyczyny zawieszania sie obrotów. Owszem zabrudzony zaworek może powodować rożnego rodzaju falowania ale jest jeszcze kilka przyczyn tego nieszczęsnego zawieszania się obrotów.
Proszę podłączyć VAG-a i przeanalizować wskazania w okienkach: stopnia uchylenia przepustnicy, stopnia obciążenia silnika i LEERLAUF,TEILLAST i VORLAST. W ten sposób będzie można ocenić czy przyczyna przypadkiem nie leży po stronie potencjometru przepustnicy.

Koledze który dokładnie opisał usterkę należy się jak najlepsza pomoc.
Co prawda nie mierzyłem wartości prądu zaworu w całym zakresie jego pracy. Nie mniej jednak wartość 450 - 500 mA jest jak najbardziej prawidłowa dla wolnych obrotów silnika. U mnie jest tak samo. Z pozostałych wartości w tabelce wnioskuję, że zawór i komputer współpracują prawidłowo.

Niestety sterownik silnika musi otrzymać odpowiednią informację od potencjometru przepustnicy żeby wejść w tryb stabilizacji wolnych obrotów - LEERLAUF. Jeżeli przy puszczonym pedale gazu silnik ma obroty np 2000 a w okienku jest TEILLAST lub VORLAST to przyczyna zawieszania się silnika jest potencjometr przepustnicy - uszkodzenie mikrostyku wewnętrznego lub nieprawidłowa adaptacja po jego przestawieniu.

Proponuję zacząć od sprawdzenia czy przy puszczonym pedale gazu w okienku jest napis LEERLAUF.


Audi Fan
Nowy Klubowicz

Typ: B4
Silnik: ACE
Nadwozie: Sedan
Imie: Hannibal
Dolaczyl: 30 Paz 2013
Posty: tyle ile trzeba
Miasto/Region: Audi80
HeavenQueen
Rodem z Ingolstadt?



Silnik: ABK
Typ: B4
Nadwozie: Avant
Imię: Rafał
Pomógł: 5 razy
Wiek: 28
Dołączył: 14 Sty 2009
Posty tech.: 489
Miasto/Region: Trzebinia


Wysłany: 2009-06-20, 14:57

Witam,

poniżej zamieszczam zczytane przeze mnie błędy oraz screeny wykresów z Polski VAG 4.9.

Nie potrafiłem odnaleść "LEERLAUF,TEILLAST i VORLAST" w Pl-VAG, dysponuje też VAG-COM 409. Gdzie mogę znaleść te pozycje?

Ogólnie silnik w trakcie diagnostyki utrzymywał ponad 1000 obr/min, pracował dość nierówno, czasem miał jakieś wahnięcia. Odczyty prowadziłem przy wyłączonej instalacji gazowej (wyłączyłem z centralki, nie wyciągałem bezpiecznika), posiadam instalację sekwencyjną na sterowniku STAG-200.

Kopułkę, palec, przewody WN mam nowe, nowe filtry, olej itp :-)

Kod:

Informacje o sterowniku: KWP 1281 1200 baud
Numer identyfikacyjny: DIGIFANT 1.6    1046PMC 11


Błędy:

523    Czujnik temp.powietrza zasysanego-G 42
    nie zidentyfikowany rodzaj uszkodzenia  -  BŁĄD SPORADYCZNY
522    Czujnik temp.cieczy chłodzącej -G 62
    nie zidentyfikowany rodzaj uszkodzenia  -  BŁĄD SPORADYCZNY
518    Potencjometr przepustnicy -G 69
    nie zidentyfikowany rodzaj uszkodzenia  -  BŁĄD SPORADYCZNY
524    Czujnik spalania stukowego 1 -G61
    brak sygnału


Po skasowaniu błędów kilka minut silnik popracował i wtedy odczytałem je kolejny raz i wystąpił znów błąd:

Kod:

518    Potencjometr przepustnicy -G 69
    nie zidentyfikowany rodzaj uszkodzenia  -  BŁĄD SPORADYCZNY



Rezystancja 'niebieskiego' czujnika temperatury wynosi 185 Ohm przy temp. cieczy 80~85*C

A oto błędy które skopiowałem w marcu tego roku:
Kod:

VAG-COM Version: Release 409.1-S

Control Module Part Number: 037 906 022 EE
  Component and/or Version: DIGIFANT 1.6        1046PMC 11
           Software Coding:
            Work Shop Code:
4 Faults Found:
00552 - Potentiometer for Air Flow Meter (G19)
        34-10 - No Elaboration Available - Intermittent
00518 - Shareware Version. To Decode all DTCs
        34-10 - Please Register/Activate - Intermittent
00525 - Shareware Version. To Decode all DTCs
        28-00 - Please Register/Activate
00524 - Knock Sensor 1 (G61)
        34-10 - No Elaboration Available - Intermittent


Z góry dzięki za pomoc. Chcę w końcu doprowadzić moje cudeńko do dobrego stanu, żeby znów cieszyć się jazdą.
Pozdrawiam!
_________________
Audi 80 B4 Avant '93 ABK STAG LPG
www.elektroinstalacje.y0.pl
Ostatnio zmieniony przez HeavenQueen 2012-08-27, 15:17, w całości zmieniany 1 raz



Darecki3037
Super User
SEAT Arosa II



Silnik: AKU
Typ: HS
Nadwozie: hatchb
Imię: Darek
Pomógł: 34 razy
Wiek: 37
Dołączył: 09 Kwi 2007
Posty tech.: 970
Miasto/Region: Krk


Wysłany: 2009-06-20, 16:55

czujnik spalania stukowego wyszedł wcześniej jako błąd i teraz ponownie, on koryguje zapłon możliwe że on tu coś miesza też. Potencjometr przepustnicy również wyskoczył ponownie więc i tu trzeba by się nad tym zastanowić. Na resztę na razie przymknął bym oko.


Audi Fan
Nowy Klubowicz

Typ: B4
Silnik: ACE
Nadwozie: Sedan
Imie: Hannibal
Dolaczyl: 30 Paz 2013
Posty: tyle ile trzeba
Miasto/Region: Audi80
HeavenQueen
Rodem z Ingolstadt?



Silnik: ABK
Typ: B4
Nadwozie: Avant
Imię: Rafał
Pomógł: 5 razy
Wiek: 28
Dołączył: 14 Sty 2009
Posty tech.: 489
Miasto/Region: Trzebinia


Wysłany: 2009-06-20, 17:21

Błąd potencjometru przepustnicy występuje cały czas, nawet po chwili pracy silnika. Rezystancje mierzyłem pomiędzy pinami podłączanymi do kabelków biało-niebieskiego i biało-brązowego.
Pomierzyłem właśnie tenże potencjometr przepustnicy, wartość rezystancji spada w miarę liniowo za wyjątkiem miejsca gdy zaczyna się otwierać większa klapka, wtedy jest wielki skok, czasem do 15, czasem nawet do 30 kOhmów, przeważnie wtedy w trakcie jazdy mocno szarpie autem (jedno mocne szarpnięcie, jakby odcięcie paliwa na ułamek sekundy, teraz już wiem skąd się ono bierze). Gdy przepustnica jest zamknięta rezystancja potencjometru nie jest stabilnie stała, wystarczy lekko nacisnąć dzwigienkę od linki a wartości te skaczą od 15 do 60 kOhmów.
Poniżej zamieszczam machnięty na szybko wykres poglądowy rezystancji od stopnia otwarcia - taki na oko ;-)
Wymieniłem też właśnie 'niebieski' czujnik temperatury, bo ten stary miał trochę zaniżone wartości, tylko szkoda że na jakiś włoski zamiennik, oryginału nieststy nie miałem, silnik zaczął pracować stabilniej... W VAGu pokazuje mi jakoś dziwnie temperature silnika, na zimnym 9, na nagrzanym 6 a na odpiętym czujniku 255. Widać to na wykresach powyżej zamieszczonych. O czym to może świadczyć?

Co mam robić dalej koledzy, pomóżcie.

Pozdrawiam,
Rafał
_________________
Audi 80 B4 Avant '93 ABK STAG LPG
www.elektroinstalacje.y0.pl



Darecki3037
Super User
SEAT Arosa II



Silnik: AKU
Typ: HS
Nadwozie: hatchb
Imię: Darek
Pomógł: 34 razy
Wiek: 37
Dołączył: 09 Kwi 2007
Posty tech.: 970
Miasto/Region: Krk


Wysłany: 2009-06-20, 17:56

takie skoki to przerwy w ścieżkach grafitowych potencjometru, duże wahania rezystancji przy nikłym ruchu przepustnicy od wolnych obrotów to też wytarte ścieżki. Ja bym wywalił tą przepustnicę i założył drugą sprawną. I stukowiec też do wymiany.


Audi Fan
Nowy Klubowicz

Typ: B4
Silnik: ACE
Nadwozie: Sedan
Imie: Hannibal
Dolaczyl: 30 Paz 2013
Posty: tyle ile trzeba
Miasto/Region: Audi80
HeavenQueen
Rodem z Ingolstadt?



Silnik: ABK
Typ: B4
Nadwozie: Avant
Imię: Rafał
Pomógł: 5 razy
Wiek: 28
Dołączył: 14 Sty 2009
Posty tech.: 489
Miasto/Region: Trzebinia


Wysłany: 2009-06-20, 18:58

To trzeba wymienić całą przepustnicę? Nie da się samego potencjometru?
_________________
Audi 80 B4 Avant '93 ABK STAG LPG
www.elektroinstalacje.y0.pl



Darecki3037
Super User
SEAT Arosa II



Silnik: AKU
Typ: HS
Nadwozie: hatchb
Imię: Darek
Pomógł: 34 razy
Wiek: 37
Dołączył: 09 Kwi 2007
Posty tech.: 970
Miasto/Region: Krk


Wysłany: 2009-06-20, 19:02

zadzwoń do ASO i zapytaj, założę się że jest to sprzedawane jako całość. Na alledrogo też kupisz tylko całość.


Audi Fan
Nowy Klubowicz

Typ: B4
Silnik: ACE
Nadwozie: Sedan
Imie: Hannibal
Dolaczyl: 30 Paz 2013
Posty: tyle ile trzeba
Miasto/Region: Audi80
adi74
Audi 80 Fan



Silnik: ABK
Typ: B4
Nadwozie: AvAnT
Imię: Adam
Pomógł: 7 razy
Wiek: 40
Dołączył: 11 Paź 2008
Posty tech.: 46
Miasto/Region: (małopolskie)


Wysłany: 2009-06-20, 21:32

WitajHeavenQueen,

Ja miałem podobny problem :cry: przy obrotach 2000-2500 tys szarpało.
Zmieniłem czujnik położenia przepustnicy tak się nazywa ten potencjometr i wszystko gra :-D kupisz go osobno bez problemu ja kupiłem używke za 50 zł i chodzi bez szwanku :mrgreen:
Czujnik jest zamocowany centralnie pod przepustnicą na dwóch śrubkach, trudny dostęp ale do zrobienia ;-)
Powodzenia zycze <ok>
_________________
adi74
Było Audi 80 B4 2.0 ABK Sedan
Jest Audi 80 B4 2.0 ABK Avant + LPG (sekwencja)


krisiun1
Stary Klubowicz



Silnik: ABK
Typ: B4
Nadwozie: Sedan
Imię: Jacek
Pomógł: 46 razy
Wiek: 33
Dołączył: 17 Lip 2007
Posty tech.: 1005
Miasto/Region: warmińsko-mazurskie


Wysłany: 2009-06-21, 08:09

Potwierdzam, można ten czujnik kupić osobo, poszukaj na Allegro kogoś kto sprzedaje auto na części.Ja tak kupiłem ten czujnik do swojej.


Audi Fan
Nowy Klubowicz

Typ: B4
Silnik: ACE
Nadwozie: Sedan
Imie: Hannibal
Dolaczyl: 30 Paz 2013
Posty: tyle ile trzeba
Miasto/Region: Audi80
Darecki3037
Super User
SEAT Arosa II



Silnik: AKU
Typ: HS
Nadwozie: hatchb
Imię: Darek
Pomógł: 34 razy
Wiek: 37
Dołączył: 09 Kwi 2007
Posty tech.: 970
Miasto/Region: Krk


Wysłany: 2009-06-21, 08:11

o widzisz, czyli adi74 przerabiał ten problem i jest to osobno do dostania. No to teraz powinno już być z górki... :-D pozdrawiam <piwo>


krisiun1
Stary Klubowicz



Silnik: ABK
Typ: B4
Nadwozie: Sedan
Imię: Jacek
Pomógł: 46 razy
Wiek: 33
Dołączył: 17 Lip 2007
Posty tech.: 1005
Miasto/Region: warmińsko-mazurskie


Wysłany: 2009-06-21, 08:17

Tu masz numer 037 907 385, a tak to wygląda do skrzyni manual:



Audi Fan
Nowy Klubowicz

Typ: B4
Silnik: ACE
Nadwozie: Sedan
Imie: Hannibal
Dolaczyl: 30 Paz 2013
Posty: tyle ile trzeba
Miasto/Region: Audi80
adi74
Audi 80 Fan



Silnik: ABK
Typ: B4
Nadwozie: AvAnT
Imię: Adam
Pomógł: 7 razy
Wiek: 40
Dołączył: 11 Paź 2008
Posty tech.: 46
Miasto/Region: (małopolskie)


Wysłany: 2009-06-21, 20:26

dokładnie taki numer tylko u mnie jest z końcówką H czyli 037 907 385 H :mrgreen:
teraz napewno będzie z górki <ok>
_________________
adi74
Było Audi 80 B4 2.0 ABK Sedan
Jest Audi 80 B4 2.0 ABK Avant + LPG (sekwencja)


czarekj
ABK specjalista


Silnik: ABK
Typ: B4
Nadwozie: SEDAN
Imię: Czarek
Pomógł: 179 razy
Wiek: 41
Dołączył: 15 Sty 2007
Posty tech.: 2760
Miasto/Region: Warszawa/Zambrów


Wysłany: 2009-06-21, 20:59

Wymień tylko potencjometr przepustnicy a czujnik spalania stukowego zostaw na razie w spokoju.
_________________
Audi 80 - beznadziejne przypadki naprawiam!


Audi Fan
Nowy Klubowicz

Typ: B4
Silnik: ACE
Nadwozie: Sedan
Imie: Hannibal
Dolaczyl: 30 Paz 2013
Posty: tyle ile trzeba
Miasto/Region: Audi80
krisss
O Audi 80 wie wszystko



Silnik: NG
Typ: 90
Nadwozie: Sedan
Imię: Krystian
Pomógł: 4 razy
Wiek: 27
Dołączył: 17 Cze 2009
Posty tech.: 233
Miasto/Region: Świdnica DSW


Wysłany: 2009-06-21, 22:13

koledzy a czy jeśli w moim ABK czasem...srednio raz na 2-3 dni obroty odrazu po odpaleniu cieplego silnika wchodzą na 1300...1400 i nie chcą zejsc nizej po przegazowaniu/po kolejnym odpaleniu to powinienem zajrzeć do czujnika położenia przepustnicy? Zawór powietrza biegu jałowego już myłem/moczyłem/czyściłem i działa prawidłowo. Czy daję się to urządzonko rozebrać i w środku np styki przeczyscic? bo jeszcze nigdy nie demontowałęm tej części i poprzedni właściciel na 100% też tego nie dotykał.
